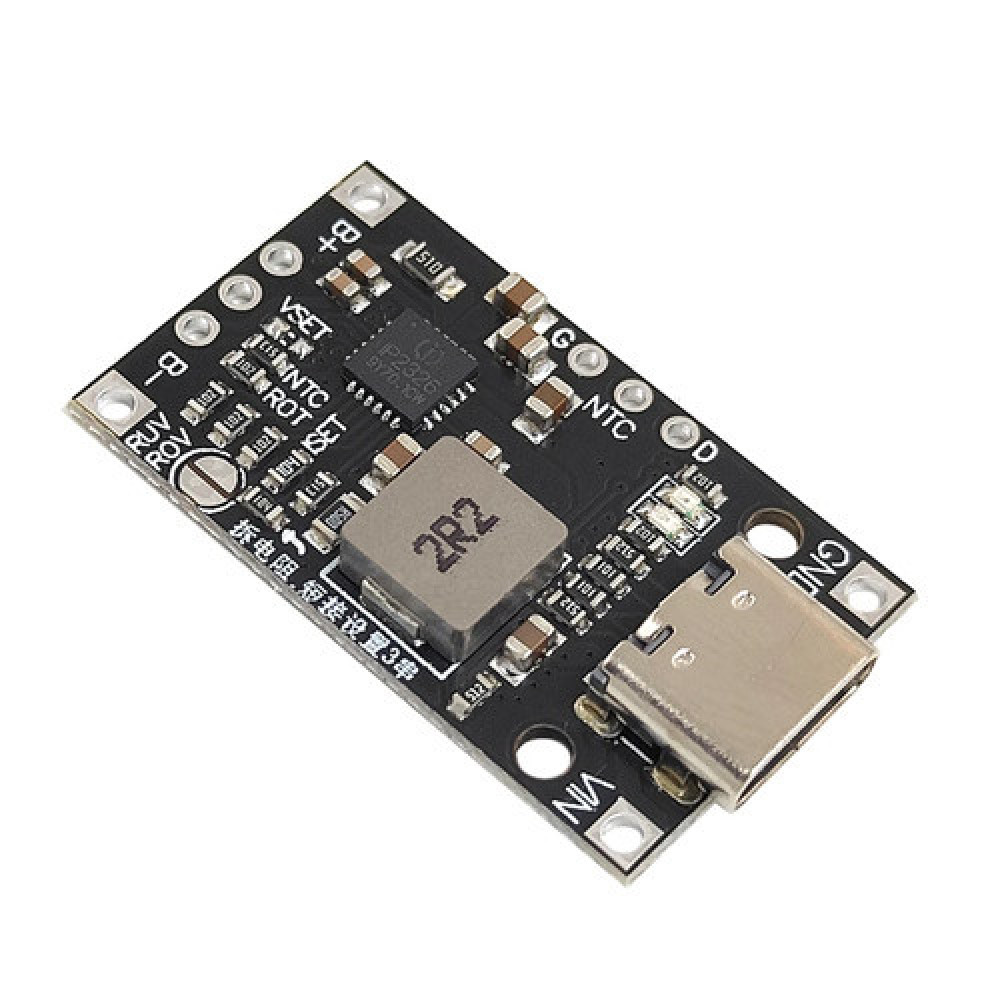

Модуль зарядки литиевых Li-ion батарей 2S/3S от Type-C QC 15Вт с балансировкой

Модуль предназначен для зарядки аккумуляторной сборки из 2 или 3 последовательно соединенных Li-ion элементов от источника питания USB Type-C с поддержкой быстрой зарядки QC. Благодаря встроенному повышающему преобразователю плата позволяет заряжать 2S-сборку до напряжения 8.4 В или 3S-сборку до 12.6 В от источника питания с меньшим напряжением. Встроенная балансировка позволяет выравнивать напряжение двух последовательно соединенных ячеек во время зарядки в режиме 2S. Для контроля температуры аккумуляторной сборки предусмотрено подключение термистора NTC 100K. Светодиодная индикация показывает состояние модуля: ожидание, процесс зарядки, полную зарядку или ошибку. Поддержка батарей: 2S–3S Li-Ion / Li-PoВходное напряжение: 3-6 В DCТок зарядки: до 1.5 А для 2S / 1 А для 3SНапряжение полного заряда: 8.4 В для 2S / 12.6 В для 3SМаксимальная мощность: 15 ВтИнтерфейс питания: USB Type-C или две контактные площадкиПоддержка QC Fast ChargeРазмеры: 3.2 х 1.8 х 0.5 смВес: 3 гОбратите внимание! По умолчанию плата работает в режиме 2S и поддерживает балансировку аккумуляторных ячеек. Для перехода в режим 3S необходимо замкнуть соответствующие контактные площадки ROV/RUV и удалить установленный резистор. В режиме 3S балансировка ячеек не поддерживается. Данная плата предназначена прежде всего для зарядки аккумуляторной сборки и не заменяет полноценную BMS. Для защиты аккумуляторов от переразряда и других нештатных режимов рекомендуется использовать отдельную BMS-плату.
